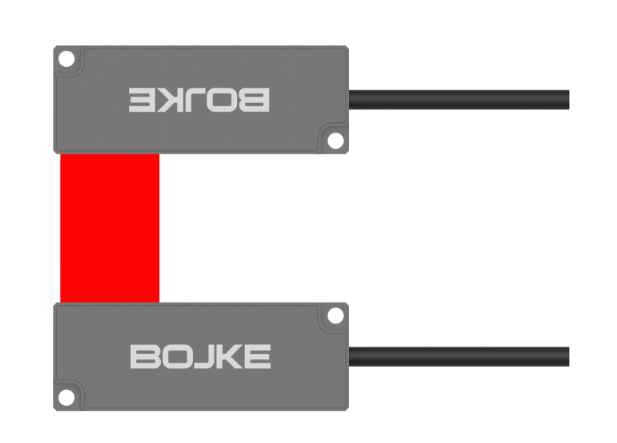

| 型號 | BDT-10 | |
| 測量范圍 | 邊緣模式:±5mm | |
| 寬度模式:10mm | ||
| 感應頭安裝距離 | Max.500mm | |
| 光源 | 介質·波長 | 紅色半導體激光·650nm |
| 最大輸出功率 | 7mw | |
| 光斑尺寸 | 3.5x12mm | |
| 線性精度 | ±25μm(感應頭安裝距離20mm 時) | |
| 重復精度 | ±5μm(感應頭安裝距離 20mm 時) | |
| 響應時間 | 500μs | |
| 溫度特性 | ±0.01%F.S./C | |
| LED 指示燈 | 綠燈長亮:正常運行狀態 | |
| 綠燈慢閃(2Hz):接收端未接收到光照(光路全遮擋) | ||
| 綠燈快閃(5Hz):感應頭鏡面上存在臟污需清潔 | ||
| 紅燈長亮:設備正常供電 | ||
| 紅燈燈滅:設備供電異常 | ||
| 最小檢測物體 | 0.15mm (設置距離100mm 時) | |
| 電源電壓 | DC 5V±10% | |
| 消耗電流 | 發射端 30mA 以下(DC 5V時) | |
| 接收端 180mA 以下(DC 5V時) | ||
| 鏈接形式 | 連接器:M8 4針連接器 | |
| 耐環境性 | 防護等級 | IP65 |
| 使用環境溫度/濕度 | -10~+50C/35~85%RH(無結露·結冰) | |
| 存儲環境溫度/濕度 | -20~+60C/35~85%RH(無結露·結冰) | |
| 使用環境照度 | 太陽光:10000lux 以下，白熾燈:3000lux以下 | |
| 抗震動 | 10~55Hz雙振幅1.5mm | |
| X，Y，Z各方向2小時 | ||
| 耐撞擊 | 約50G (500 m/s2) | |
| X，Y，Z各方向3次 | ||
| 數字量輸出 | RS-485 | |
| 質量 | 發射端、接收端:約40g(包含300mm 的電纜線) | |
| 材質 | 外殼:鋁合金發光·受光鏡面:玻璃 | |
